电缆循环加热试验系统是以国际大品牌SIEMENS  PLC和美国国家仪器有限公司的Labview上位机软件为核心而研制的高效、可靠的新型加热系统。整个控制系统大量地采用光电隔离及开关隔离技术,使PLC 的I/O始终处于全隔离的低电压工作环境中,大大提高了控制系统的安全性、可靠性。电压、电流、等模拟量的处理采用12位分辨率的高速高精度数字处理模块,运用软硬件冗余技术,使得整个控制系统精度高、响应快、抗干扰性强。很好地解决了高电压试验中的空间、地电位和电源等干扰问题，优化了人机界面和通讯方式，使得整个控制系统不但具有抗干扰能力强，稳定性好，可靠性高等特点，而且具有很大的可扩展性以及强大的编程和通讯能力，彻底改变了传统控制系统操作既费时又费力的现象，而且大大提高了试验数据的重复性和稳定性。

1. 型号含义：

HCT-/-

2. 技术参数：

输入电压380VAC±10%，50Hz；

输出电流0～5000A；

测量精度：电流测量精度±1%；温度测量精度±0.5℃；

循环周期时间可以在10~990分钟加热，10~990分钟冷却范围内任意设定，两者时间之和为一个周期；循环次数1~9999次内设定；

3. 工作条件：

• 海拔高度：不超过1000m

• 环境温度：－15℃～＋50℃

• 相对湿度：＋25℃时为90%

• 大气压力：0.1MPa

• 使用环境：户内

• 安装场所应无严重影响调压器、变压器表面绝缘和电气试验的气体和化学性沉积灰尘。

• 安装场所应无影响设备试验性能的震动。

4. 设备组成

• PLC控制

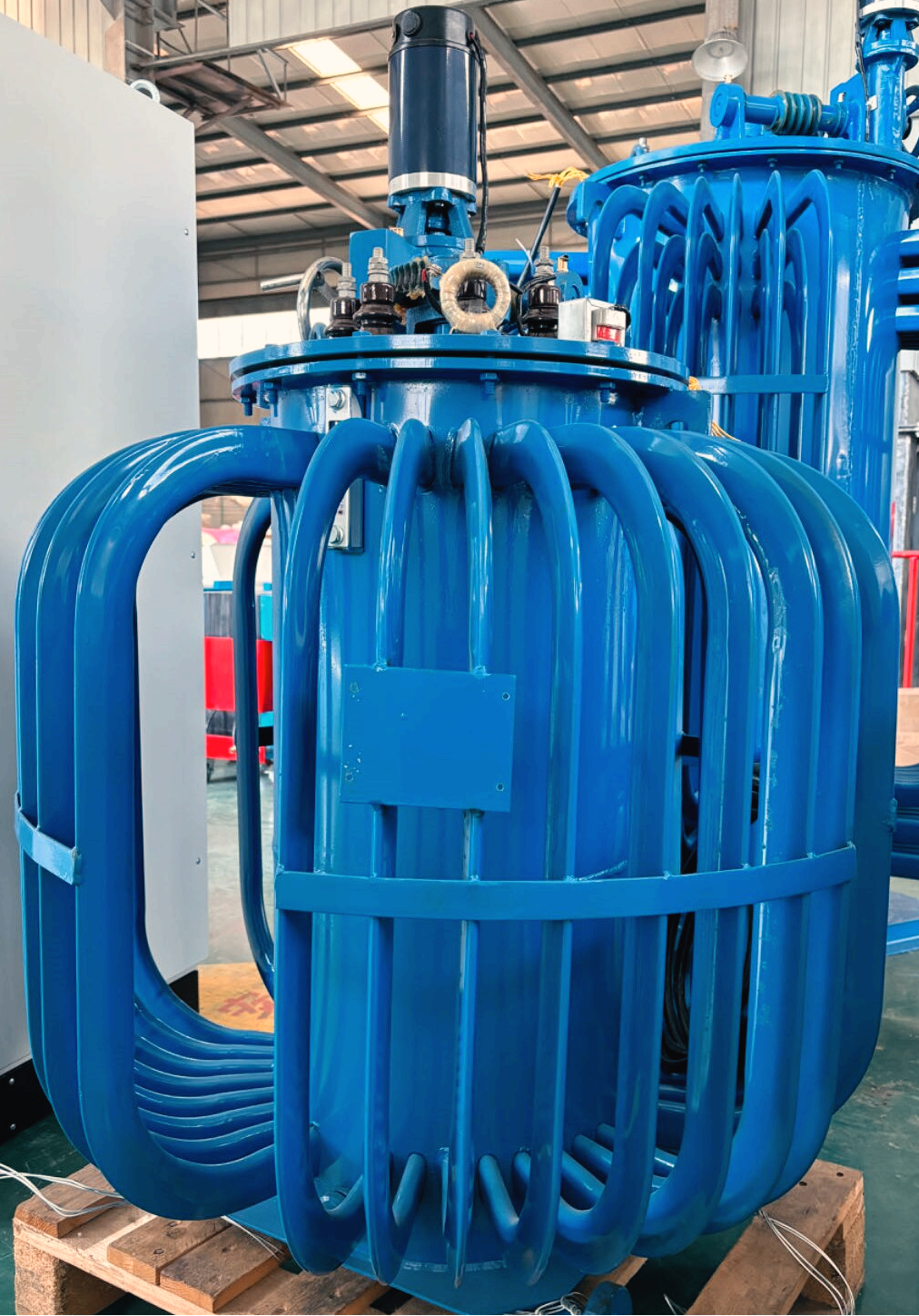

• 感应式调压器

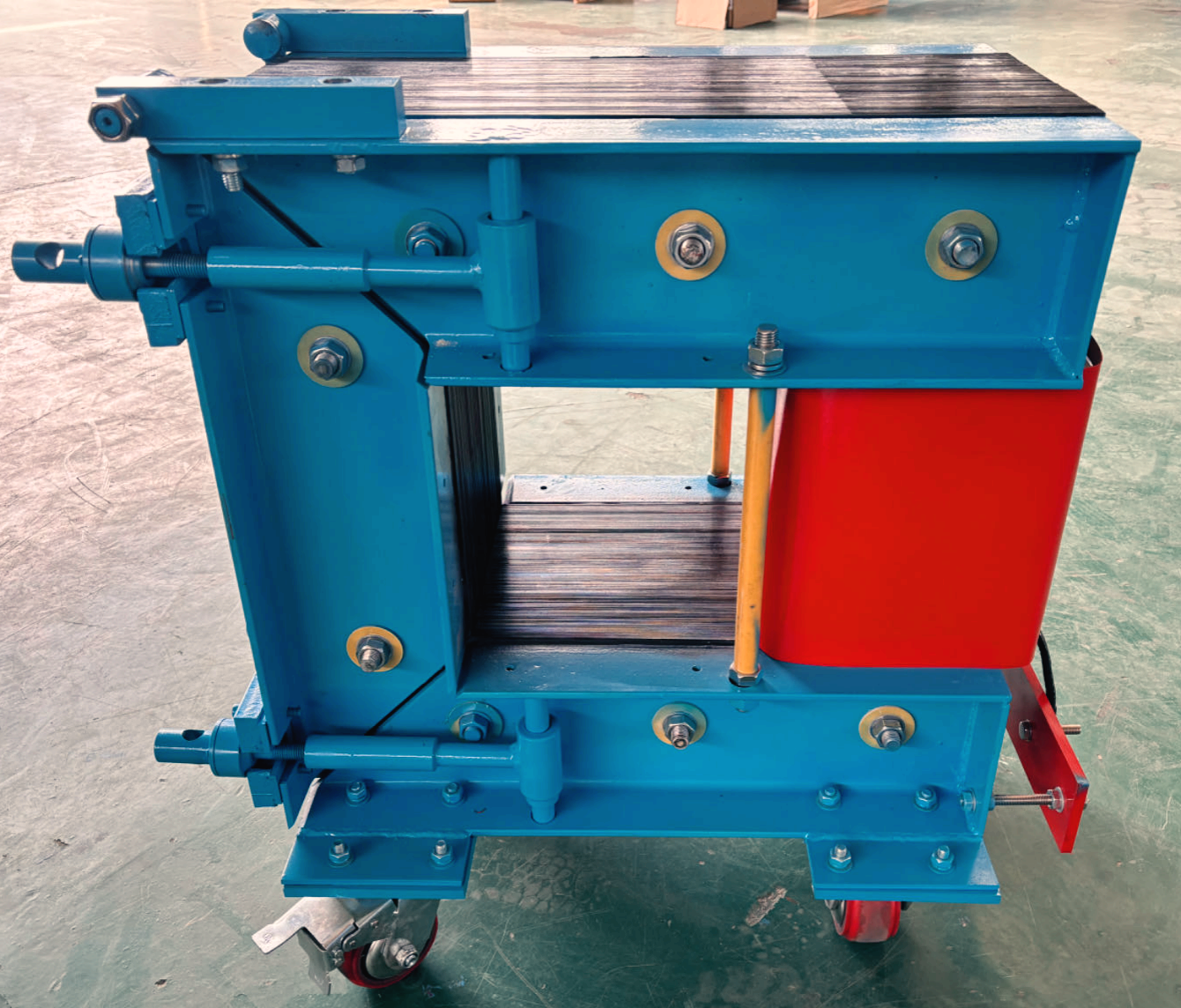

• 开启式穿心加热变压器

• 穿心电流互感器

5. 动作控制

• 热循环能够自动跟踪设定电流值,并显示试验变压器低压和高压侧电流

• 能够自动升流，降流，调压器回零

• 能够手动升流，降流，调压器回零

• 故障判断和报警

• 手动/自动切换
