超高压交联电缆局部放电、高压耐压及局放故障定位试验系统是我公司在 20 多年高压电缆局放领域精细研究的基础上,并引进、消化、吸收国内、外高电压技术的基础上，开 发、制造、生产的串联谐振式交联电缆局部放电、耐压及局放故障定位试验系统。已销往韩国、埃及、马来西亚等国家。其设备配置，满 足 110kV 及以下超高压交联电力电缆，按照国际标准 IEC 60502-2020 、国家标准 GB/T 11017-2020 要求，进行出厂局部放电测试、高压耐压试验及局放超标故障定位。

一、系统型号：

PDT-

二、系统组成：

• 油浸式铁壳高压谐振电抗器 YKTY；

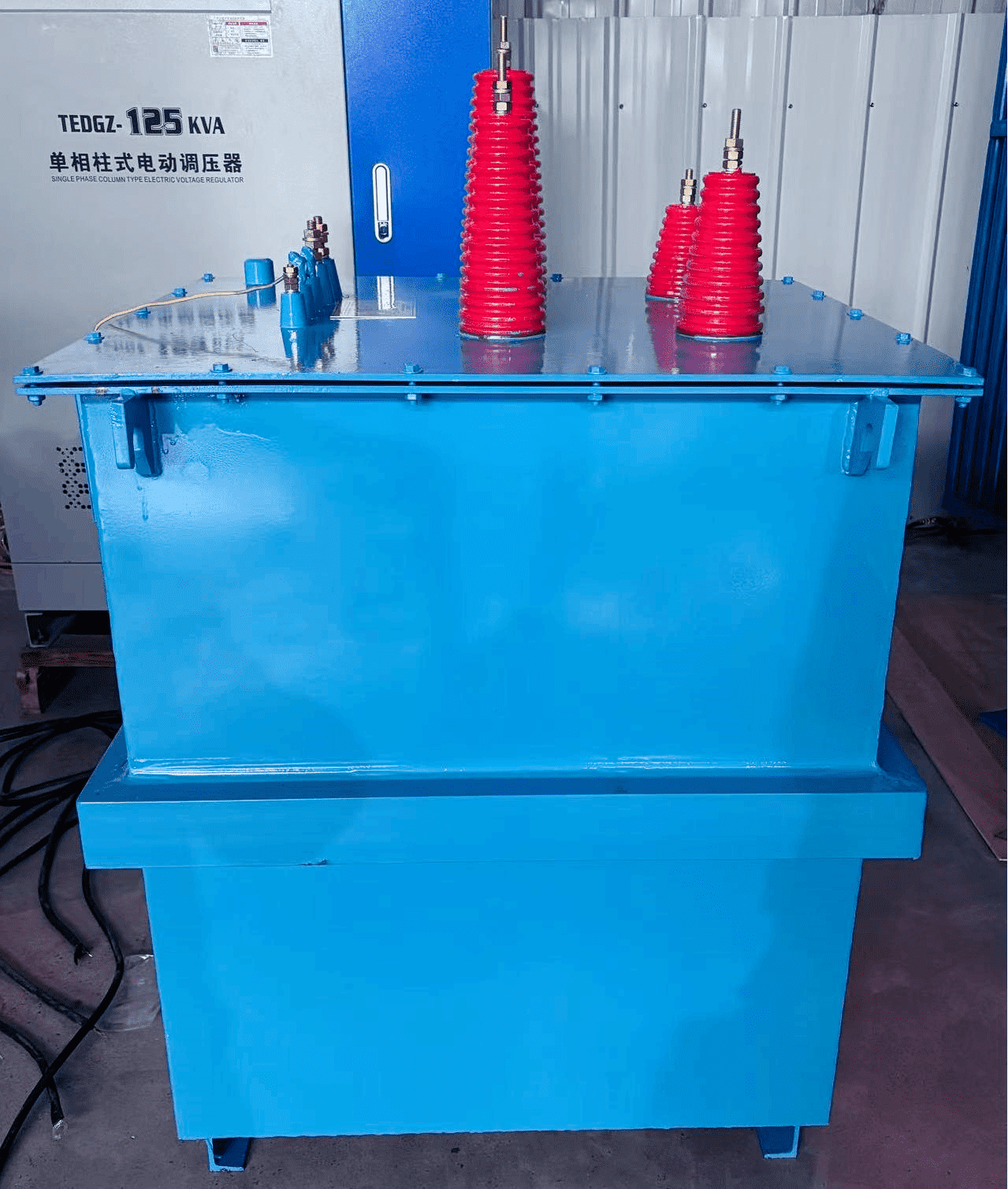

• 隔离励磁变压器 EVT；

• 双屏蔽静电隔离变压器 DSIT；

• 高压滤波、耦合电容器 HVF；

• 低压校正方波发生器 CJ；

• 低压滤波器 LVF；

• 控制线路滤波器 CPF；

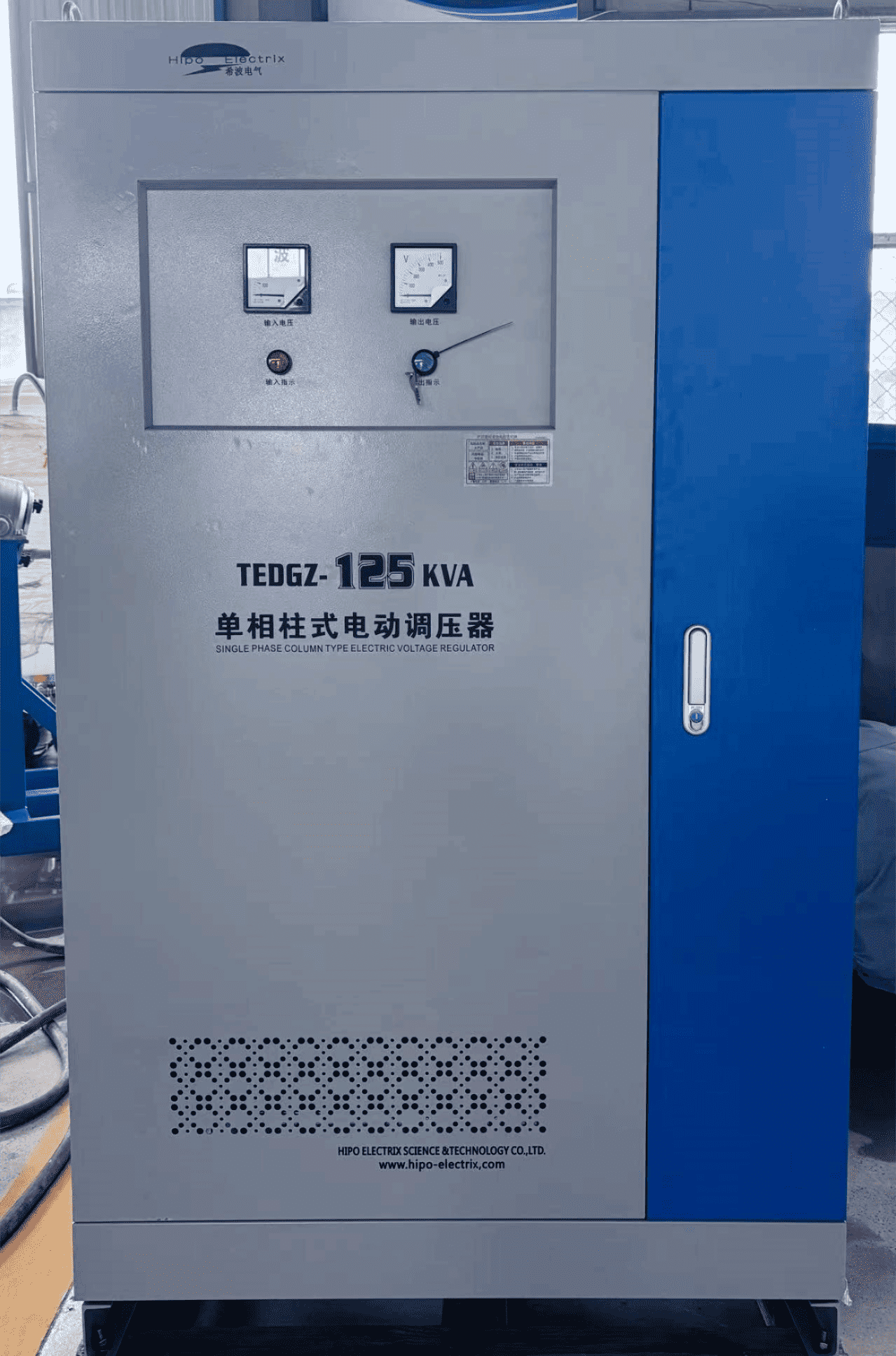

• 滚轮接触式调压器 TDG；

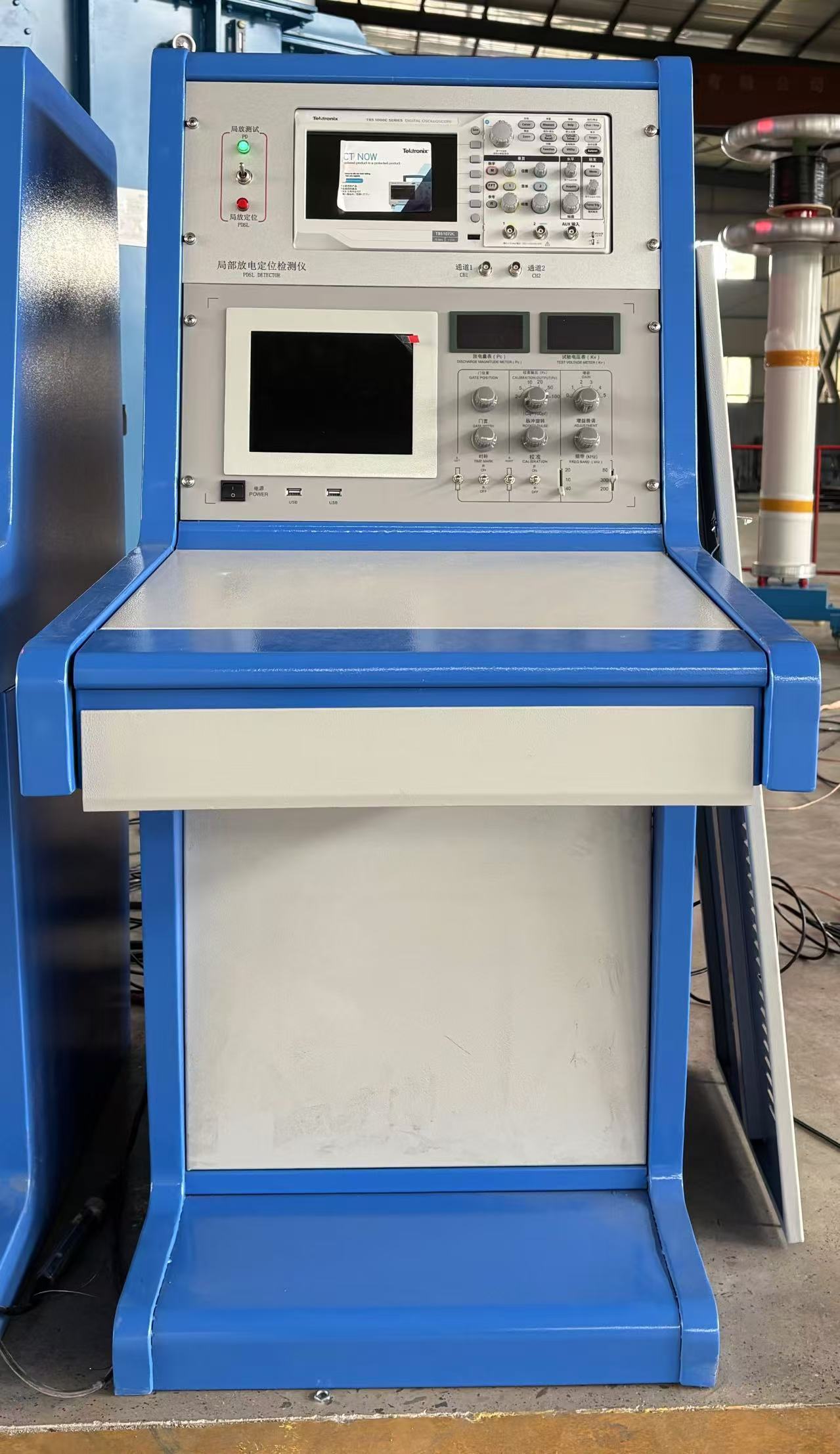

• 局部放电测试仪 JF/JDF；

• 局放故障定位仪 TBS；

• 电容式高压套管分压器 CVD；

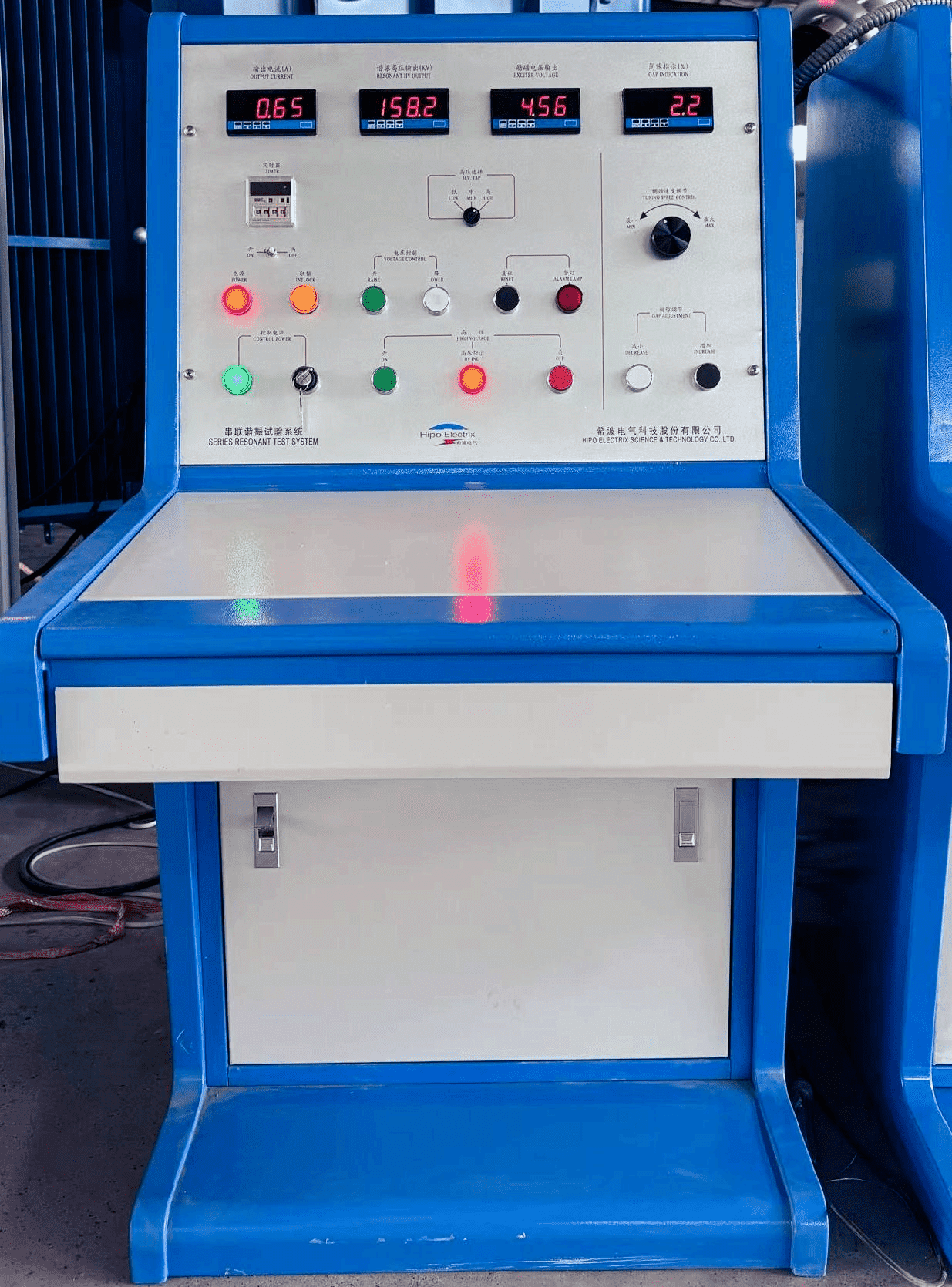

• 控制台 KZT；

• 悬挂式电缆试验油杯终端 CT；

• 电缆试验水终端系统 CTS；

• 局放试验全屏蔽室；

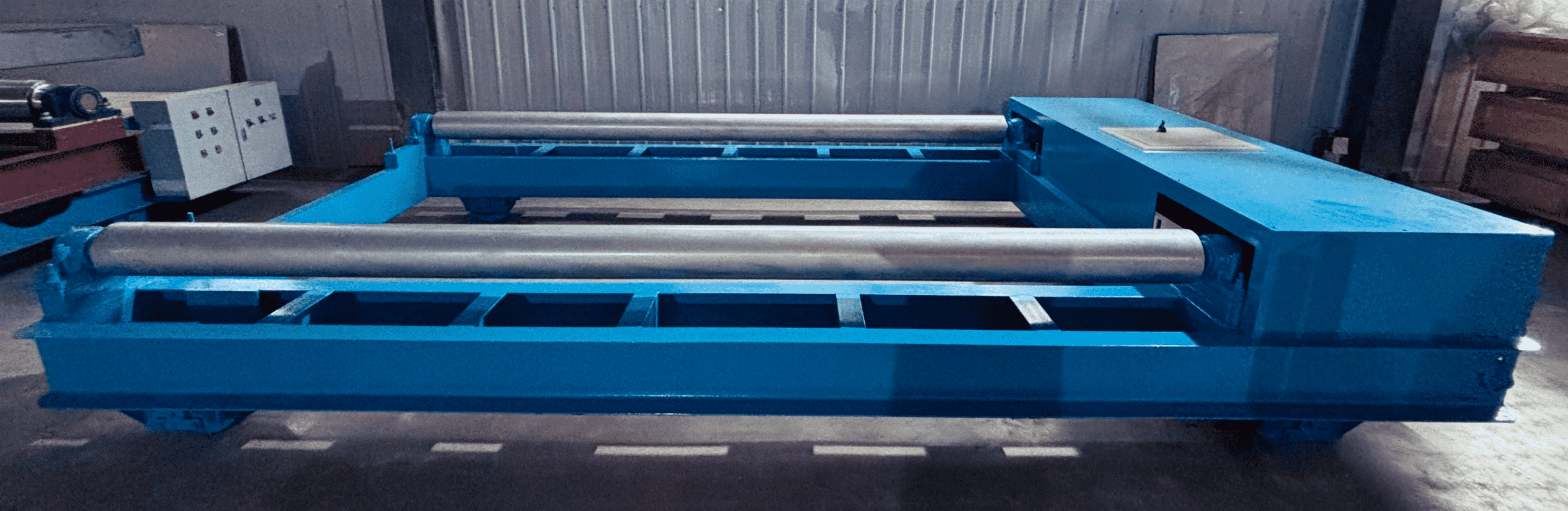

• 电缆车；

三、系统基本参数：

• 典型噪声：≤80dB（离开设备两米、噪音最大方向处测量）；

• 系统品质因数: 电压：Ｑ≥40，容量：Ｑ≥20；

• 电压测量误差：按照 IEC60060-1 的标准规定，在 10%-100%额定电压范围内满足≤±3％测量 精度；

• 局部放电量测量误差：≤±5%；系统空载声明灵敏度≤2pC（用户完全按照 我方提出的接地及供电要求完成准备工作）；

• 局放故障定位水平：定位精度≤±2.5 米 或≤±1%电缆长度；

• 系统设备空载运行局放水平:100%额定电压下 PD≤2pC（使用高压耦合电容器，在高压滤波器 输出端空载时、额定电压下测量）；

• 屏蔽室衰减效果: 15kHz-1MHz 频带内， ≥60dB（门内 1 米）；

• 绝缘地坪隔离电阻：1000MΩ以上（注水 24 小时后测量）；

• 负荷能力:额定容量下运行 1 小时, 冷却 1 小时,一天 8 次；

• 使用环境条件：温度：0℃-40℃ 湿度：20℃时，相对湿度不大于 85% 海拔：低于 1000 米，户内使用。

• 本局放系统为保证局放测量的精确度，要求单独供电和单独接地，由用户负责按照附后技术 要求，在我方指导下完成。
